Içamento e Plano de Rigging Onshore e Offshore
A TechCon Engenharia e Consultoria elabora planos de rigging, projetos de içamento de estruturas pesadas e transporte de cargas especiais.
O que é o Plano de Rigging: É o conjunto de documentos formais que especificam as técnicas, os materiais, equipamentos e execução de um ou mais içamentos, a partir dos quais são feitos o planejamento e demais ações executivas e de controle.
Serviços de plano de rigging:
- Planos de rigging em 3D
- Projeto de içamento e montagem para estruturas onshore e offshore
- Projeto para içamentos especiais
- Projeto de acessórios especiais
- Especificação dos acessórios comuns
- Análise de tensões em equipamentos para condições de içamento e transporte
- Projeto de flutuantes, amarração, ancoragem e atracação
- Projeto de amarração e transporte de cargas especiais
- Cálculo da resistência do solo para apoio através de estudo geotécnico
Apresentação do plano de rigging:
- Desenhos em 2D e 3D
- Memória de cálculo completa
- Vídeo com animação do içamento
- Simulação dinâmica
Tecnologia para elaboração do plano de rigging:
- Análise dinâmica de vários corpos no domínio do tempo e domínio da frequência
- Interação fluido-estrutura utilizando CFD
- Análise estrutural não-linear
Normas:
- ABNT
- EN / DIN / ASME
- IMO / ILO / UM ECE
- ISO 19901
- DNV
Serviços relacionados à plano de rigging:
PORTFÓLIO DOS PROJETOS DE IÇAMENTO E PLANO DE RIGGING DESENVOLVIDOS (Download)
Alguns projetos desenvolvidos
Içamentos e Plano de Rigging
Projeto de içamento de vaso de pressão de 81 toneladas elaborado em 3D.
Içamento de moega de silo, peso total 408 t. Análise estrutural e projeto dos reforços dos silos para situação de içamento; Projeto dos olhais de içamento para fabricação e para içamento final; Pesagem dos módulos durante montagem; Planos de rigging para verticalização e içamento final; Supervisão do içamento em campo.
Projeto de içamento offshore para módulo de plataforma. Consultoria em içamento offshore. Condução de HAZID para içamento onshore, peação e içamento offshore.
Verificação de projeto de içamento, supervisão de campo de içamento onshore e supervisão de peação em convés. Módulo de plataforma offshore.
Certificação de plano de rigging para içamento de viaduto. Verificação de peso e CG de projeto. Análise dos olhais e chapas de suporte pelo método dos elementos finitos.
Projeto de içamento e cravação de camisas metálicas. Içamento de capitéis, içamento de vigas “U” e içamento de vigas “V”.
Projeto de içamento e transporte de tanque.
Projeto de içamento de módulos de cobertura de estrutura de aço.
Projeto de içamento (plano de rigging) offshore para retirada de skid existente. Projeto de içamento para colocação do skid existente e amarração (lashing) em navio de apoio. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento.
Projeto de içamento (plano de rigging) das vigas de reforço de convés de plataforma. Projeto estrutural das guias para instalação das vigas de reforço. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto estrutural e de içamento (plano de rigging) de trolleys para movimentação de cargas em plataforma offshore. Levantamento de campo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) offshore para instalação de skid de bomba. Projeto estrutural do spreader frame. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) para instalação de bomba em plataforma offshore. Projeto de içamento onshore para acomodação em container e projeto de amarração (lashing). Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Dimensionamento de cintas de amarração. Supervisão da operação.
Projeto de içamento (plano de rigging) para instalação de motor em plataforma offshore. Verificação estrutural do balancim. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Dimensionamento de cintas de amarração. Supervisão da operação.
Projeto de içamento (plano de rigging) para instalação de diversos equipamentos em plataforma offshore. Projeto de amarração das cargas no container. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Dimensionamento de cintas de amarração. Supervisão da operação.
Projeto de içamento (plano de rigging) para instalação de diversos equipamentos em plataforma offshore. Projeto de amarração das cargas no container. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Dimensionamento de cintas de amarração. Supervisão da operação.
Projeto de içamento (plano de rigging) offshore para retirada de bomba de incêndio e tubulação com 30 m de profundidade. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) de viga de rolamento e ponte rolante para plataforma offshore. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) offshore para retirada de cooler existente e instalação de novo cooler. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) offshore para retirada de transformador existente e instalação de transformador temporário. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) offshore para instalação de radiador. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento offshore para instalação de módulos VFD. Projeto estrutural de spreader frame. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto estrutural de mezanino do transformador para plataforma offshore. Projeto de içamento (plano de rigging) da estrutura do mezanino de transformador. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento. Supervisão da operação.
Projeto de içamento (plano de rigging) onshore e amarração (lashing) de módulos VFD em container para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das cintas de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de amarração (lashing) de motor em cesta para transporte para plataforma offshore. Dimensionamento de “stoppers” para estabilizar a carga. Dimensionamento dos acessórios de içamento e das cintas de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de amarração (lashing) de skid em navio de apoio para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das correntes de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de amarração (lashing) de módulos de estrutura offshore em navio de apoio para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das cintas de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de amarração (lashing) de cooler em container para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das cintas e correntes de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de amarração (lashing) de transformador em container para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das cintas de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de içamento (plano de rigging) para retirada da tubulação de água de incêncio de plataforma offshore, com 120 metros de profundidade. Levantamento de campo, verificação de interferências, cálculo e detalhamento dos acessórios de içamento.
Projeto de içamento (plano de rigging) onshore e amarração (lashing) de radiador em container para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das cintas de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Projeto de içamento (plano de rigging) onshore e amarração (lashing) de transformador e bacia de contenção em container para transporte para plataforma offshore. Dimensionamento dos acessórios de içamento e das cintas de amarração utilizando software exclusivo que considera movimento do navio. Supervisão da operação.
Teste de carga em spreader frame 44 t. Verificação de projeto estrutural. Fiscalização da fabricação e ensaios não-destrutivos. Certificação do acessório.
Projeto de içamento (plano de rigging) de balanças rodoviárias e torres de iluminação do porto de Vitória.
Projeto de içamento (plano de rigging) para remoção de radiadores e transformadores de plataforma offshore. Levantamento de campo, verificação das interferências, cálculo e detalhamento dos acessórios de içamento.
Projeto de içamento para substituição de motor de guindaste utilizando estrutura temporária de andaimes em plataforma FPSO. Levantamento de campo, projeto da estrutura de andaime, verificação estrutural da lança do guindaste para suporte de carga concentrada, cálculo e detalhamento dos acessórios de içamento e análise dinâmica.
Projeto de içamento de para substituição de spooler de guincho de tração de risers, sem utilização guindaste em plataforma FPSO. Projeto de içamento para colocação da carga em barco de apoio. Levantamento de campo, verificação de interferências, verificação da estrutura para suporte das talhas, cálculo e detalhamento dos acessórios de içamento.
Projeto de içamento para embarque onshore e offshore de saca-feixe. Projeto de amarração da carga para transporte (seafastening), verificação dos balancins e detalhamento dos acessórios de içamento. Supervisão de campo e consultoria. Plataforma FPSO na bacia de Campos.
Projeto de içamento, movimentação e manuseio de mangueiras para offload e bomba submersa em plataforma FPSO.
Projeto de içamento de baleeira e skid com utilização de guindaste de navio sonda e içamento onshore para desembarque. Escopo: projeto de içamento, inspeção dos equipamentos e acessórios de içamento e supervisão da operação offshore.
Plano de rigging para guindaste embarcado para içamento de fôrma para construção de pier de proteção de ponte sobre o rio Tietê (SP).Projeto do içamento, Verificação estrutural do convés da barcaça e projeto do reforço estrutural.
Plano de rigging para içamento de turco de barco de resgate em plataforma FPSO. Plano de rigging para o içamento onshore. Plano de rigging para o içamento offshore. Levantamento de campo. Inspeção estrutural. Verificação do projeto da estrutura provisória de içamento. Inspeção dos acessórios de içamento, supervisão de campo das operações onshore e offshore.
Consultoria para a construção de instalações portuárias usando guindaste treliçado sobre barcaça. Projeto de guindaste para içamento offshore e onshore, barcaças, rebocadores, operações marítimas, transporte rodoviário, loadout e içamento de pilares e blocos pré-moldados. Avaliação de interferência com laser e orçamento. Quebra-mar flutuante temporário. Porto de Tubarão, Vitória, Brasil.
Plano de Rigging para içamento de antena com utilização de guindaste de unidade de manutenção e serviço offshore. Verificação estrutural da estrutura de proteção, análise dinâmica do comportamento da carga, definição das condições metoceanográficas e supervisão de campo. Plataforma P-57 da Petrobras
Plano de rigging para montagem de guindaste offshore em plataforma fixa, utilizando plataforma auto-elevatória, Bacia do Espírito Santo. Execução da operação de montagem do guindaste offshore. Foto: Petrobras
Projeto de içamento para substituição de vaso de caldeira em plataforma FPSO.
Certificação de reparo de lança de guindaste offshore em plataforma FPSO. Inspeção em campo, verificação da condição avariada, verificação do reforço provisório e reparo definitivo, fiscalização da execução do reparo a bordo, fiscalização dos ensaios não destrutivos e emissão de certificado de conformidade.
Projeto de içamento de draga naufragada utilizando cábrea marítima.
Verificação de projeto e consultoria em içamento de turcos de baleeiras, guinchos e acessórios sem utilização dos guindastes da plataforma FPSO. Içamento realizado com macacos de cordoalha (strand jacks).

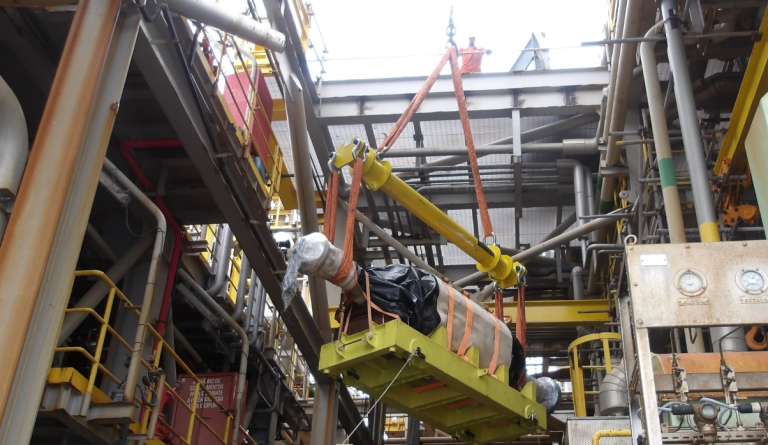

Plano de rigging para içamento de turbinas e compressor em plataforma offshore tipo FPSO. Detalhamento das lingas de cabo de aço e cinta textil, projeto estrutural de balancim especial. Plataforma P-34 da Petrobras.
Verticalização de vaso de pressão (reator) de 160 toneladas, com 3 guindastes.
Plano de rigging para içamento de transformadores. Plano de rigging para içamento de transformadores em espaço reduzido e com interferências.
Simulação 3D de içamento de módulo em plataforma offshore tipo FPSO com guindaste sobre pedestal.
Plano de rigging para montagem de ponte metálica com guindaste telescópico sobre barcaça.
Plano de rigging para içamento pesado (”heavy lift”) de blocos e mega blocos em construção naval.
Içamento de chaminé de alívio.
Análise de tensões por elementos finitos de olhal para içamento de skid offshore.
Memória de cálculo de andaimes para remoção de equipamentos sem uso de guindaste em plataforma FPSO.
Teste de carga em spreader bar (balancim) para lançamento submarino de dutos (subsea). Comprimento de 42 metros e carga de teste de 50 toneladas força. Balancins posicionados sobre barcaça offshore para transporte até local de operação. Foto: ZemaxLog
Içamento de aircooler com balancim (spreader bar) flutuante duplo e dois guindastes.Foto: União Engenharia.
Içamento de dutos da chaminé de caldeira da Veracel Celulose sem utilização de guindastes. Foto: Imetame.
Engenharia de vários dispositivos de içamento e plataformas provisórias para montagem do gasômetro da CSA. Consultoria de estruturas metálicas para o teto em dômus do gasômetro. Foto: União Engenharia.
Projeto de içamento para plataformas provisórias para manutenção de digestor com 65 metros de altura.
Análise de tensões por elementos finitos de balancim (spreader bar) com carga máxima de trabalho de 80 toneladas.
Projeto estrutural de balancim (spreader bar) com regulagem do centro de gravidade.
Análise dinâmica de içamentos offshore.
Desenvolvimento de dispositivo mecânico de acesso à lança de guindaste offshore.
Consultoria para melhoria das operações de içamento no píer de carvão, Porto de Praia Mole/ ES.
Projeto de içamento de estaca torpedo para embarque em navio utilizando dois guindastes.
